电源线是传输电流的电线。通常电流传输的方式是点对点传输。电源线按照用途可以分为AC交流电源线及点击此处添加图片说明DC直流电源线，通常AC电源线是通过电压较高的交流电的线材，这类线材由于电压较高需要统一标准获得安全认证方可以正式生产。而DC线基本是通过电压较低的直流电，因此在安全上要求并没有AC线严格，但是安全起见，目前各国还是要求统一安全认证。

目录

电源线的结构

电源线的制造工艺

电源线的选用原则

电源线中双绞线的性能指标

1. 衰减
2. 近端串扰
3. 直流电阻
4. 特性阻抗
5. 衰减串扰比(ACR)
6. 电缆特性

选购技巧

作用性能

质量检验

世界各国电源线种类

电源线使用手册

1. 常用国家标准、行业标准及专业标准代号
2. 常用国际标准及外国标准代号
3. 字母符号及其表示意义
4. 电源线护层型号及其表示意义
5. 常用线缆结构计算
6. 漆包线的品种、特点和用途
7. 特种绕组线的品种、特点和用途
8. 橡胶电源线产品型号中各部分的含义
9. 通用橡皮塑料电源线使用要求和结构特点
10. 橡皮塑料软电源线使用要求和结构特点
11. 屏蔽绝缘电源线使用要求和结构特点
12. 屏蔽绝缘电源线使用要求和结构特点
13. 矿用橡胶电源线使用要求和结构特点
14. 地震橡胶电源线使用要求和结构特点
15. 钻探橡胶电源线使用要求和结构特点
16. 电梯橡胶电源线使用要求和结构特点
17. 控制信号橡胶电源线使用要求和结构特点
18. 直流高压橡胶电源线使用要求和结构特点
19. 电线电缆规格型号代表的含义

展开

  电源线的结构

  电源线的结构并不是十分复杂，但是也不要从表面就简单的可以一下子看穿它，如果好好的去研究电源线的话，有的地方还是需要专业的去了解电源线的结构的。

  电源线的结构主要要外护套、内护套、导体，常见的传输导体有铜、铝材质的金属丝等。

  外护套：外护套又称之为保护护套，是电源线最外面的一层护套，这层外护套起着保护电源线的作用，外护套有着强大的特性，如耐高温、耐低温、抗自然光线干扰、绕度性能好、使用寿命高、材料环保等特性。



  电源线内护套：内护套又称之为绝缘护套，是电源线不可缺少的中间结构部分，绝缘护套的主用顾名思义就是绝缘，保证电源线的通电安全，让铜丝和空气直接不会产生任何漏电现象，且绝缘护套的材料要柔软，保证能很好的镶在中间层。

  铜丝：铜丝是电源线的核心部分，铜丝主要是电流和电压的载体，铜丝的密度大小直接影响的电源线的质量。电源线的材料也是质量把关的一个重要因素，铜丝的数量和柔韧度也是考虑的因素之一。

  电源线的制造工艺

  每天都在生产电源线，电源线一天要10万米以上，插头5万个，这么庞大的数据，其生产的工艺一定要非常稳定的成熟。经过不断的探索研究和欧洲VDE认证机构、国标CCC

  电源线认证机构、美国UL认证机构、英国BS认证机构、澳大利亚SAA认证机构........的认可，电源线插头已经成熟，下面来简介下：

  1．电源线铜、铝单丝拉制
  电源线常用的铜、铝杆材，在常温下，应用拉丝机经过一道或数道拉伸模具的模孔，使其截面减小、长度添加、强度进步。拉丝是各电线电缆公司的首道工序，拉丝的首要工艺参数是配模手艺。

  2．电源线单丝退火
  铜、铝单丝在加热到必然的温度下，以再结晶的方法来进步单丝的韧性、降低单丝的强度，以契合电线电缆对导电线芯的要求。退火工序要害是根绝铜丝的氧化.

  3．电源线导体的绞制
  为了进步电源线的柔韧度，以便于敷设装置，导电线芯接纳多根单丝绞合而成。从导电线芯的绞合方式上，可分为规矩绞合和非规矩绞合。非规矩绞合又分为束绞、齐心复绞、非凡绞合等。为了削减导线的占用面积、减少电源线的几何尺寸，在绞合导体的还采用紧压方式，使通俗圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体首要使用在电源线上。

  4．电源线绝缘挤出
  塑料电源线首要采用挤包实心型绝缘层，塑料绝缘挤出的首要手艺要求：
  1．偏疼度：挤出的绝缘厚度的偏向值是表现挤上班艺程度的主要标记,大大都的产物构造尺寸及其偏向值在规范中均有明白的规则。
  2．润滑度：挤出的绝缘层外表要求润滑，不得呈现外表粗拙、烧焦、杂质的不良质量问题
  3．致密度：挤出绝缘层的横断面要致密健壮、禁绝有肉眼可见的针孔，根绝有气泡的存在。

  5．电源线成线
  关于多芯的电源线为了包管成型度、减小电源线的外形，普通都需求将其绞合为圆形。绞合的机理与导体绞制相仿，因为绞制节径较大，大多采用无退扭方法。成缆的手艺要求：一是根绝异型绝缘线芯翻身而招致电缆的扭弯；二是避免绝缘层被划伤。
  大局部电缆在成缆的还随同别的两个工序的完成：一个是填充，包管成缆后电缆的圆整和不变；一个是绑扎，包管缆芯不松懈。

  6．电源线内护层
  为了维护绝缘线芯不被铠装所疙伤，需求对绝缘层进行恰当的维护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层替代绑扎带与成缆工序同步进行。

  7．电源线装铠
  敷设在地下电源线，任务中能够接受必然的正压力效果，可选择内钢带铠装构造。电源线敷设在既有正压力效果又有拉力效果的场所（如水中、垂直竖井或落差较大的泥土中），应选器具有内钢丝铠装的构造型。

  8．电源线外护套
  外护套是维护电源线的绝缘层避免情况要素腐蚀的构造局部。外护套的首要效果是进步电源线的机械强度、防化学侵蚀、防潮、防水浸人、阻止电源线燃烧等才能。依据对电源线的分歧要求应用挤塑机直接挤包塑料护套。

  电源线的选用原则
  电源线的选择都是按照一些原则进行的，所谓无法不成章，反思不是凭空捏造出来的，电源线也是如此。质量外观等相关要求也是按照电源线认证规定来执行的，制造的电源线要依据哪些原则呢？

  （1）根据部颁《电力系统设计技术规程》SDJ161-85中对电
  电源线力输电导线截面选择的要求进行直流输电源线的导线截面选择；

  （2）《110~500kV架空送电线路设计技术规程》DL/T5092-1999；
  （3）《高压直流架空送电线路技术导则》DL436-2005。
  只有按照相关规定，乔普电器生产的电源线才能规规矩矩，按照一个大方框稳步发展！
  电源线中双绞线的性能指标

  对于双绞线,用户最关心的是表征其性能的几个指标。这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

  衰减

  衰减(Attenuation)是沿链路的信号损失度量。衰减与线缆的长度有关系,随着长度的增加,信号衰减也随之增加。衰减用"db"作单位,表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化,因此,应测量在应用范围内的全部频率上的衰减。

  近端串扰

  串扰分近端串扰和远端串扰(FEXT),测试仪主要是测量NEXT,由于存在线路损耗,因此FEXT的量值的影响较小。近端串扰(NEXT)损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。对于UTP链路,NEXT是一个关键的性能指标,也是最难精确测量的一个指标。随着信号频率的增加,其测量难度将加大。NEXT并不表示在近端点所产生的串扰值,它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变,电缆越长,其值变得越小。同时发送端的信号也会衰减,对其它线对的串扰也相对变小。实验证明,只有在40米内测量得到的NEXT是较真实的。如果另一端是远于40米的信息插座,那么它会产生一定程度的串扰,但测试仪可能无法测量到这个串扰值。因此,最好在两个端点都进行NEXT测量。现在的测试仪都配有相应设备,使得在链路一端就能测量出两端的NEXT值。

  直流电阻

  TSB67无此参数。直流环路电阻会消耗一部分信号,并将其转变成热量。它是指一对导线电阻的和,
  11801规格的双绞线的直流电阻不得大于19.2欧姆。每对间的差异不能太大(小于0.1欧姆),否则表示接触不良,必须检查连接点。

  特性阻抗

  与环路直流电阻不同,特性阻抗包括电阻及频率为1～100MHz的电感阻抗及电容阻抗,它与一对电线之间的距离及绝缘体的电气性能有关。
  各种电缆有不同的特性阻抗,而双绞线电缆则有100欧姆、120欧姆及150欧姆几种。

  衰减串扰比(ACR)
  在某些频率范围,串扰与衰减量的比例关系是反映电缆性能
  电源线的另一个重要参数。ACR有时也以信噪比(SNR:Signal-Noiceratio)表示,
  它由最差的衰减量与NEXT量值的差值计算。ACR值较大,表示抗干扰的能力更强。一般系统要求至少大于10分贝。

  电缆特性

  通信信道的品质是由它的电缆特性描述的。SNR是在考虑到干扰信号的情况下,对数据信号强度的一个度量。如果SNR过低,将导致数据信号在被接收时,接收器不能分辨数据信号和噪音信号,最终引起数据错误。因此,为了将数据错误限制在一定范围内,必须定义一个最小的可接收的SNR。

  选购技巧


  电源线虽小，但是责任重大，不仅直接关系到家用电器的使用效果和寿命，更关乎用户的人身财产安全，因此消费者在选购时千万不能掉以轻心。然而市场上的电源线产品种类繁多，每个电器又都有其特点，普通消费者如果不得其法，很容易挑花眼。

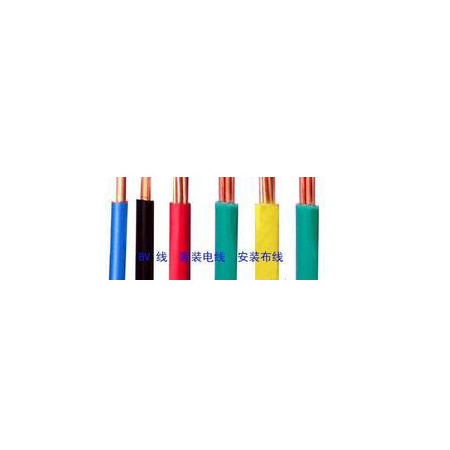

  电源线应根据不同的家用电器来进行选购。不同的家用电器，使用的电源线也不同。一般来说，照明灯、收录机、电视机用的一体化插头线，宜选择RVB—70、RVZ—70型平行或双绞线，其截面积应在0．75—1．0mm2范围内；电饭煲、空调器、换气扇、电风扇、电冰箱、洗衣机等的电源线则以选用RVZ—70型三芯带护套的导线为宜，其截面积应为0．75—1．5mm2；电熨斗、100W左右焊锡电铬铁、手电钻等移动性较强且有热源或电火花的电器及移动插座，以选用RHF型线为宜，其截面积应为0．75—1．0mm2。装修房屋时，埋管暗线需用BV—70型聚氯乙烯绝缘铜芯硬线，其截面积以1．0—2．0mm2左右为宜，以确保足够长的安全使用年限；至于在厨房、卫生间等潮湿环境中应用的移动型插座连线，则宜选用RVZ—70型护套线。

  购买电线，首先看成卷的电线包装上有无中国电工产品认证委员会的“长城标志”和生产许可证号;

  再看电线外层塑料皮是否色泽鲜亮、质地细密，用打火机点燃应无明火。非正规产品使用再生塑料，色泽暗淡，质地疏松，能点燃明火;其次看长度、比价格，BVV2×2.5每卷的长度是100±5米，市场售价280元左右，非正规产品长度60—80米不等，有的厂家把E绝缘外皮做厚，使内行也难以看出问题，一般可以数一下电线的圈数，然后乘以整卷的半径，就可大致推算出长度，该类产品价格在100—130元之间;再其次可以要求商家剪一断头，看铜芯材质。2×2.5铜芯直径1.784毫米，可用千分尺量一下，正规产品电线使用精红紫铜，外层光亮而稍软，非正规产品铜质偏黑而发硬，属再生杂铜，电阻率高，导电性能差，会升温而不安全;最后，购电线应去交电商店或厂家门市部。
