H3C S7500E(X)系列产品是杭州华三通信技术有限公司（以下简称H3C公司）面向融合业务网络的高端多业务路由交换机，该产品基于H3C自主知识产权的ComwareV5操作系统，以IRF2（Intelligent Resilient Framework2，第二代智能弹性架构）技术为系统基石的虚拟化软件系统，进一步融合MPLSVPN、IPv6、网络安全、无线、无源光网络等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。H3C S7500E(X)符合“限制电子设备有害物质标准（RoHS）”，是绿色环保的路由交换机。

  H3C S7500E(X)系列包括S7510E（12槽）、S7508E-X（14槽）、S7506E（8槽）、S7506E-V（垂直8槽）、H3CS7506E-S（8槽）、S7503E（5槽）、7503E-S（3槽）和S7502E(4槽)7款产品，除了7503E-S所有产品均支持冗余主控。H3C S7500E(X)可广泛应用于城域网、数据中心、园区网核心和汇聚等多种网络环境，为用户提供了有线无线一体化、有源无源一体化的行业解决方案。

  产品特点

  丰富的业务，适应融合业务网络发展趋势
  基于IRF2（第二代智能弹性架构）技术的虚拟化架构

  H3C S7500E(X)面向数据中心技术的演进，推出了IRF2为代表的软件虚拟化技术，提供2-4台主机的协同工作、统一管理和不间断维护功能；IRF2不仅成为数据中心交换设备高性能、虚拟化的关键技术，而且对于传统企业网应用，IRF2所提供的高可靠性和无缝升级、扩展能力，也成为H3C用户增值服务的重要组成部分；另外H3C的IRF2虚拟化技术还可根据组网的要求支持长距离（40KM）的线缆。

  全面的MPLS、VPLS业务能力

  H3C S7500E(X)所有产品均支持Multi-VRF特性，可以作为MCE设备使用；支持三层的MPLSVPN和二层的MPLSVPN（Martini、Kompella）；支持MPLSOAM特性，方便用户的管理和维护；与H3CMPLSVPNManager配合，实现图形化的MPLS部署与维护。

  全面支持VPLS，VLL，支持1KVPLS实例，4KVLL，还支持分层VPLS以及QINQ+VPLS接入方式，提供端到端2层VPN接入方案，支持MPLS/VPLS全线速转发，满足VPLS规模部署要求。

  高性能IPv4/IPv6业务能力

  H3C S7500E(X)支持IPv4/IPv6双协议栈,支持多种隧道技术，支持IPv4/IPv6的组播技术，为用户提供完善的IPv4/IPv6解决方案；H3CS7500E(X)采用分布式体系架构，实现IPv4/IPv6业务的线速无阻塞转发；H3CS7500E(X)已经通过了信息产业部的IPv6入网认证和IPv6Ready第二阶段认证，是成熟商用的IPv6产品。

  有线无线一体化，有源无源一体化

  H3C S7500E(X)集成的无线控制模块提供丰富的业务能力，包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等；无线控制模块通过与安全策略服务器的联动，实现对无线接入用户的端点准入防御，提高了整网的安全性。

  H3C S7500E(X)是业界最高密度的以太网无源光网络（EPON）设备，单台最大可接入10240个FTTH用户；H3CS7500E(X)是高可靠的EPON系统，采用分布式体系结构、模块化设计，主控板冗余热备份、无源背板、冗余电源支持双路供电，具有电信级可靠性。

  EAD端点准入防护技术

  H3C S7500E(X)支持大容量的Portal认证功能，可以在数千用户的局域网中做为EAD网关设备，为全网用户提供EAD安全认证功能；可以在大中型的校园网中担任汇聚/核心设备的同时，为学生宿舍区的认证计费提供Portal认证功能。

  全方位的安全保障，抵御多种网络安全威胁

  三平面安全保障机制

  H3C S7500E(X)提供完善的安全防护机制，可从控制、管理、转发三平面全面保障网络的安全：在控制平面，内置协议报文攻击识别模块，防止TCN、ARP等协议报文攻击，OSPF/BGP/IS-IS路由协议采用MD5验证，防止非法路由更新报文导致的网络瘫痪；在管理平面，SNMPv3网管协议，SSHV2，基于802.1x、AAA/Radius的用户身份认证以及分级的用户权限管理保证了设备管理的安全性；在转发平面，支持IP、VLAN、MAC和端口等多种组合精细绑定；支持uRPF单播反向路径转发，防止非法流量访问网络，采用最长匹配逐包转发机制，有效抵御病毒的攻击。H3CS7500E(X)还支持内置的高性能防火墙、异常流量清洗等模块，将专业的安全融入到交换机之中。

  有线无线全面支持EAD

  H3C S7500E(X)是EAD端点准入防御解决方案的重要组成部分，S7500E(X)可以动态的接收来自安全策略服务器的控制策略，根据终端的安全状态给予下发相应的访问权限。H3CS7500E(X)既支持有线终端用户的EAD，也支持无线终端用户的EAD，能够做到终端安全防范无漏洞。

  增强的ACL特性

  H3C S7500E(X)系列产品支持强大的ACL能力：支持标准和扩展ACL；支持基于VLAN的ACL，方便用户配置，节省ACL资源；支持出方向和入方向的ACL，满足金融等行业访问权限严格控制的需求。

  电信级的高可靠性，保障用户业务长期稳定运行

  电信级高可靠性设计

  H3C S7500E(X)采用无单点故障设计，所有关键部件，如主控板、交换网、电源和风扇等采用冗余设计；无源背板避免了机箱出现单点故障；所有单板和电源模块支持热插拔功能；H3CS7500E(X)系列可以在恶劣的环境下长时间稳定运行，达到99.999％的电信级可靠性。

  多业务高可靠性运行

  H3C S7500E(X)支持不间断转发和优雅重启，提供毫秒级的切换时间；支持等价路由，可帮助用户建立多条等值路径，实现流量的负载均衡及冗余备份；支持RRPP快速环网保护协议；支持Smart-Link协议，保证双上行网络拓扑的业务毫秒级快速切换。通过上述技术，H3CS7500E(X)可以在承载多业务的情况下不间断运行，实现业务的永续。

  基于IRF2架构的HA

  IRF2技术可以把多台S7500E(X)虚拟成一个“联合设备”，使用和配置都如同一台机器，而且扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性，提供毫秒级的链路收敛能力。简化了管理过程，降低管理成本，并可根据实际需求平滑扩容网络容量。支持基于硬件的丰富的OAM故障检测机制，实现毫秒级链路故障检测。

  组网应用

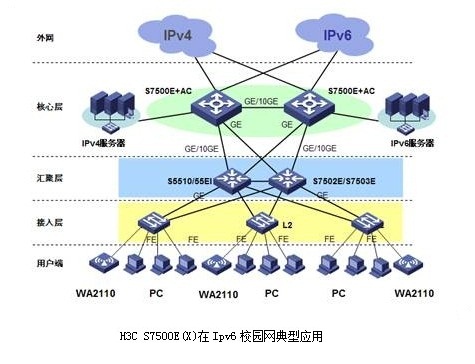

  组网应用一：多业务园区网

  传统无线组网模式对IPv6、无线安全、用户管理、无线语音等业务需求束手无策，H3CS7500E(X)无线控制器＋FITAP控制架构实现了对AP的集中管理和配置、对用户的集中权限划分和控制，实现AP自动下载配置文件和软件版本自动更新，还实现了Ipv6、无线安全、射频管理和跨三层漫游等功能，满足语音、视频等增值业务的开展。H3C S7500E(X)基于统一的硬件、软件平台，提供有线、无线一体化的解决方案，解决了有线、无线设备分离、网管分离，用户管理分离的难题。

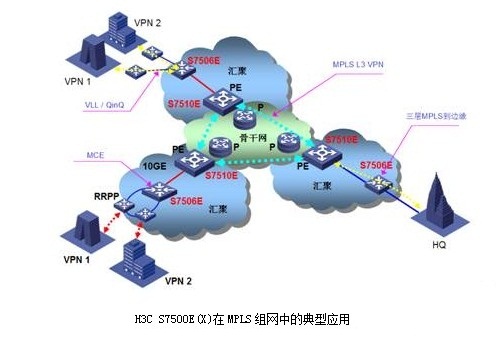

  组网应用二：MPLS网络环境（行业城域网）

  H3C S7500E(X)系列支持二三层的MPLS VPN和VRF-Lite，可提供多种MPLS VPN方案;与MPLS VPN Manager软件配合，可以实现图形化的MPLS部署和维护。S7500E(X)支持MPLS OAM（Operation，Administration and Maintenance），可在快速检测MPLS管理平面和控制平面的故障，迅速排除故障。S7500E(X)既可以作为PE设备在MPLS到边缘的城域网中使用，也可以作为MCE设备在MPLS延伸网中使用,可广泛适用于政府电子政务网，电力城域网以及其他对MPLS有要求的网络环境。

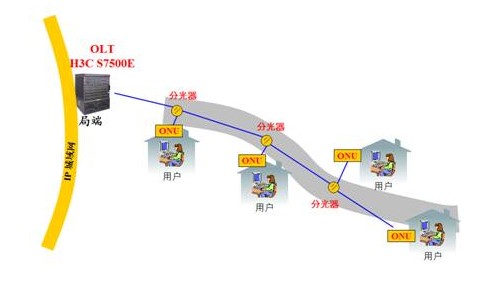

  组网应用三：有源无源一体化的IP承载网

  H3C S7500E(X)提供每槽位4/8/16的无源光口，单机最大提供160个无源光口，支持1：64分光，单机最大可接入10240个FTTH用户。采用EPON技术建设的承载网，可以数十倍节省骨干光纤资源，大大节省了客户的运维成本。EPON与高端交换机的结合，使得整个承载网具备了高端设备的高性能和高可靠性，可以提供万兆RRPP环网故障保护以及99.999％的设备电信级可靠性。
